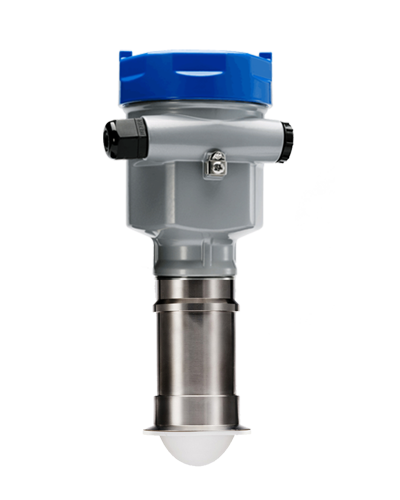

GDRD85

特      征： 衛生型接口、卡盤安裝
應      用： 卡盤接口的容器
量程范圍：  0～30m
測量精度：  ±2mm
天線材料： 不銹鋼316L /PTFE
過程溫度： （-40～130）℃
過程壓力： （-0.1～1.0）MPa
頻率范圍：  80GHz
信號輸出：  4～20mA/HART
                    RS485/MODBUS協議
電　　源：  兩線制單腔（4～20）mA  （12～30）VDC         標準型
                                                              （12～30）VDC         本安型
                    四線制單腔（RS485）      （9～27）VDC           標準型
                                                               （24±10%）VDC     本安型
                    四線制兩腔（4～20）mA   （18～25）VDC        標準型
                    四線制兩腔（4～20）mA     24 VDC                    標準型


詳細介紹：
GDRD85
許可證形式
P      標準型（非防爆）
I       本安型（Ex ia ⅡC T2～T6 Ga）
G     本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）
※見注1
天線型式
KW  （-40～130）℃   （-0.1～1.0）MPa   透鏡直徑50mm
KQ   （-40～130）℃   （-0.1～1.0）MPa   透鏡直徑80mm
透鏡材料
A       PTFE    （-40～200）℃
安裝方式
KA    卡盤2″    PN16 （外徑64mm）    ISO2852    DIN32676
KB    卡盤3?”  PN16 （外徑106mm）   ISO2852    DIN32676
過程密封
X      無
電子組件
B    （4～20）mA/HART  兩線制（單腔）
R      RS485/MODBUS協議（單腔）
E    （4～20）mA/（18～25）VDC/HART  兩線制（兩腔）
C    （4～20）mA/24 VDC/HART  四線制（兩腔）
D    （4～20）mA/220 VDC/HART  四線制（兩腔）
S    （4～20）mA/HART  兩線制（兩腔）
X      特殊定制（非防爆）
※見注1
外殼/防護等級
B      塑料PBT/IP66
A      鋁ADC12/IP67
G     不銹鋼316L/IP67
D     鋁兩腔ADC12/IP67
H     不銹鋼兩腔316L/IP67
※見注1
電纜進線
M     M20x1.5
N     ?NPT
顯示/編程
A      編程器帶藍牙
B      編程器無藍牙
C      遠程顯示帶藍牙
D      遠程顯示無藍牙
X      無
※見注2


注：
1. 本安型儀表（Ex ia ⅡC T2～T6 Ga）僅限用“B、R”電子組件；“A、B、G 、D、H”型外殼。
    本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）僅限用“C、E”電子組件；“D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）顯示/編程僅限用“A、B、X”型。

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。
