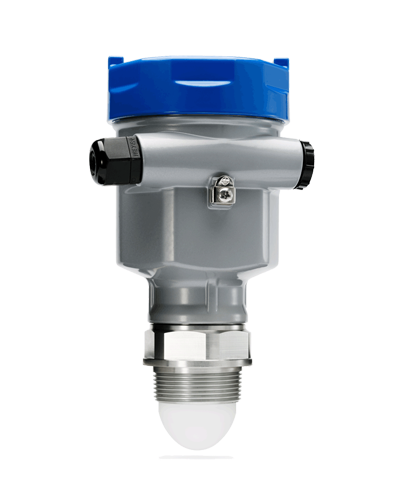

GDRD83

特　　征： 螺紋安裝，專利天線（專利號：ZL2019206645889；ZL2019201047751；ZL2021203666236； ZL2019215988587）
應　　用： 強腐蝕液體、小罐

量程范圍：  0～10m
                    0～30m
                    0～120m
測量精度：  ±2mm
                    ±5mm
天線材料： 不銹鋼316L +PTFE/PFA
過程溫度： （-40～130）℃
                   （-40～200）℃
過程壓力： （-0.1～0.1）MPa（適合強腐蝕液體）
                   （-0.1～2.5）MPa（適合高壓液體）
頻率范圍：  80GHz
信號輸出：  4～20mA/HART
                  RS485/MODBUS協議
電　　源：  兩線制單腔（4～20）mA    （12～30）VDC       標準型
                                                                （12～30）VDC       本安型
                    四線制單腔（RS485）        （9～27）VDC         標準型
                                                                （24±10%）VDC    本安型
                    四線制兩腔（4～20）mA    （18～25）VDC       標準型
                    四線制兩腔（4～20）mA       24VDC                   標準型

詳細介紹：
GDRD83
許可證形式
P      標準型（非防爆）
I       本安型（Ex ia ⅡC T2～T6 Ga）
G      本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）
※見注1
天線型式
AM   （-40～130）℃  （-0.1～2.5）MPa   透鏡直徑21mm   螺紋?”
FP    （-40～130）℃  （-0.1～0.1）MPa   透鏡直徑43mm   螺紋1?”
FM   （-40～130）℃  （-0.1～2.5）MPa   透鏡直徑43mm   螺紋1?”
FT    （-40～200）℃  （-0.1～2.5）MPa   透鏡直徑43mm   螺紋1?”  帶散熱
GP   （-40～130）℃  （-0.1～0.1）MPa   透鏡直徑76mm   螺紋3″
GM   （-40～130）℃  （-0.1～2.5）MPa   透鏡直徑65mm   螺紋3″
GT    （-40～200）℃  （-0.1～2.5）MPa   透鏡直徑65mm   螺紋3″     帶散熱
※見注3
透鏡材料
A     不銹鋼316L+ PTFE    （-40～200）℃ )
B     PFA       （-40～130）℃ )
 ※見注4
安裝方式
GP   G型螺紋
NP    NPT螺紋
MP    螺紋M80X3
※見注5
過程密封
A       FKM
X       無
※見注6
電子組件
B    （4～20）mA/HART  兩線制（單腔）
R      RS485/MODBUS協議（單腔）
E    （4～20）mA/（18～25）VDC/HART  兩線制（兩腔）
C    （4～20）mA/24 VDC/HART  四線制（兩腔）
D    （4～20）mA/220 VDC/HART  四線制（兩腔）
S    （4～20）mA/HART  兩線制（兩腔）
X      特殊定制（非防爆）
※見注1
外殼/防護等級
B     塑料PBT/IP66
A     鋁ADC12/IP67
G    不銹鋼316L/IP67
D     鋁兩腔ADC12/IP67
H    不銹鋼兩腔316L/IP67
※見注1
電纜進線
M     M20x1.5
N      ?NPT
顯示/編程
A     編程器帶藍牙
B     編程器無藍牙
C     遠程顯示帶藍牙
D     遠程顯示無藍牙
X     無
※見注2

 注：
1. 本安型儀表（Ex ia ⅡC T2～T6 Ga）僅限用“B、R”電子組件；“A、B、G 、D、H”型外殼。
    本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）僅限用“C、E”電子組件；“D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）顯示/編程僅限用“A、B、X”型。
3. 透鏡直徑21mm，儀表量程0～10m；透鏡直徑43mm，儀表量程0～30m；透鏡直徑76或65mm，儀表量程0～120。
4. 天線形式選“AM、FM、FT、GM、GT”型，透鏡材料/螺紋只可選“A”型；天線形式選“FP、GP”型，透鏡材料/螺紋只可選“B”型。
5. 螺紋為3″時，安裝方式無NP型；螺紋M80X3，安裝方式可選“MP”型。
6. 天線形式為” FP、GP”型，過程密封只可選“X”型。

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。
