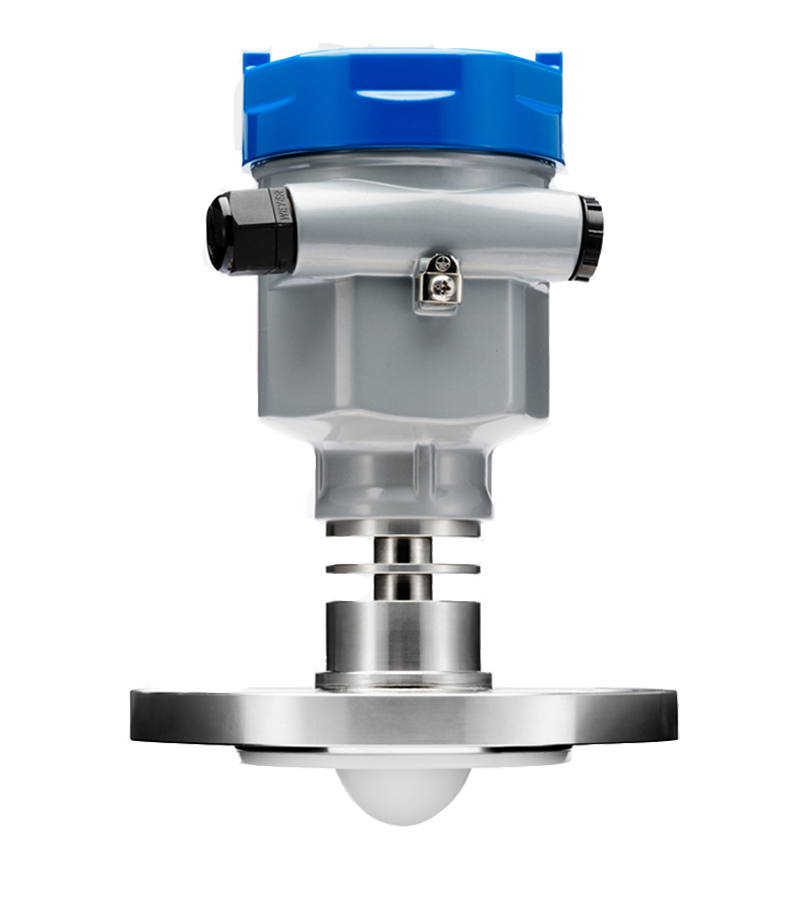

GDRD82

特　　征： 法蘭一體天線（專利號：ZL201821928173X；ZL2021203547330）
應　　用： 高溫、高壓、強腐蝕液體

量程范圍：  0～30m
測量精度：  ±2mm
天線材料： 不銹鋼316L/PTFE膜片
過程溫度： （-40～150)℃
                   （-40～200)℃
過程壓力： （-0.1～2.5)MPa
頻率范圍：   80GHz
信號輸出：  4～20mA/HART
                     RS485/MODBUS協議
電　　源：   兩線制單腔（4～20)mA  （12～30）VDC      標準型
                      （12～30）VDC       本安型
                     四線制單腔（RS485）    （9～27）VDC        標準型
                                                             （24±10%）VDC   本安型
                     四線制兩腔（4～20)mA   （18～25）VDC      標準型
                     四線制兩腔（4～20)mA      24VDC                  標準型

詳細介紹：
GDRD82
許可證形式
P  標準型（非防爆）
I       本安型（Ex ia ⅡC T2～T6 Ga）
G     本安+隔爆型（Ex d ia [ia Ga] ⅡC T2～T6 Gb）
※見注1
天線型式
DS      （-40～150）℃   （-0.1～2.5）MPa   透鏡直徑50mm   單片散熱
DQ      （-40～200）℃   （-0.1～2.5）MPa   透鏡直徑50mm   多片散熱
ES       （-40～150）℃   （-0.1～2.5）MPa   透鏡直徑80mm   單片散熱
EQ      （-40～200）℃   （-0.1～2.5）MPa   透鏡直徑80mm   多片散熱
透鏡材料
A       PTFE    （-40～200）℃
 安裝方式
FA      法蘭  DN50   PN16 GB/T9119-2000  不銹鋼316L
FB      法蘭  DN80   PN16 GB/T9119-2000  不銹鋼316L
FC      法蘭  DN100  PN16 GB/T9119-2000  不銹鋼316L
FD      法蘭  DN125  PN16 GB/T9119-2000  不銹鋼316L
FE      法蘭  DN150  PN16 GB/T9119-2000  不銹鋼316L
FX      特殊定制（非防爆
※見注3
過程密封
X       無
電子組件
B      （4～20)mA/HART  兩線制（單腔）
R       RS485/MODBUS協議（單腔）
E      （4～20)mA/（18～25)VDC/HART  兩線制（兩腔）
C      （4～20)mA/24 VDC/HART  四線制（兩腔）
D      （4～20)mA/220 VDC/HART  四線制（兩腔）
S      （4～20)mA/HART  兩線制（兩腔）
X       特殊定制（非防爆）
※見注1
外殼/防護等級
B       塑料PBT/IP66
A       鋁ADC12/IP67
G       不銹鋼316L/IP67
D       鋁兩腔ADC12/IP67
H       不銹鋼兩腔316L/IP67
※見注1
電纜進線
M       M20x1.5
N       ?NPT
顯示/編程
A       編程器帶藍牙
B       編程器無藍牙
C       遠程顯示帶藍牙
D       遠程顯示無藍牙
X       無
※見注2

 注：
1. 本安型儀表（Ex ia ⅡC T2～T6 Ga）僅限用“B、R”電子組件；“A、B、G 、D、H”型外殼。
    本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）僅限用“A、B、X”型。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T2～T6 Gb）顯示/編程僅限用“C、E”電子組件；“D、H”型外殼。
3.透鏡直徑50mm，法蘭直徑最小DN50，最大DN100；透鏡直徑80mm，法蘭直徑最小DN80，最大DN150。

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；
安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。
