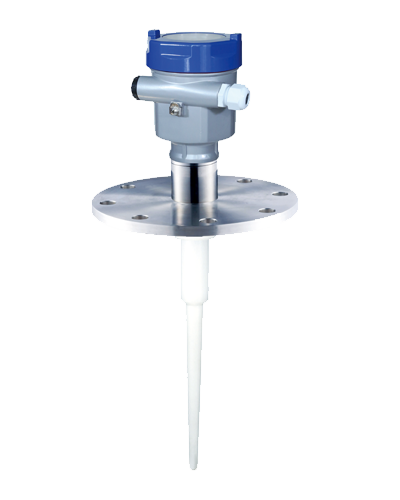

GDRD52

特　　征：　全四氟天線，強耐腐蝕性，無衛生死角。
應　　用：　適用于強腐蝕性環境和衛生級環境下的，簡單過程液體測量。
最大量程：　30m
測量精度：　±10mm
過程連接：　PTFE翻邊法蘭
天線材料：　PTFE
過程溫度：?。?/span>-40～150）°C
過程壓力：?。?/span>-0.1～1.6）MPa
頻率范圍：　6 GHz
信號輸出：　（4～20）mA/HART
電　　源：　 兩線制/四線制

詳細介紹：?
GDRD52
許可證????????
P? ? ?標準型（非防爆）
I? ? ??本安型（Ex ia ⅡC T1～T6 Ga）
G? ??本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
天線型式/材料/過程溫度
B??? ?塑料棒/PTFE/（-40～150）°C
容器接管長度
A??? ?50mm
B?? ?100mm
C ?? 150mm
D? ? 200mm???
X ?? 特殊定制
過程連接
FC? ? PTFE翻邊法蘭 DN50? PN1.6? 不銹鋼316L（GB/T9119-2000）
FD? ? PTFE翻邊法蘭 DN80? PN1.6? 不銹鋼316L（GB/T9119-2000）
FE ? ?PTFE翻邊法蘭 DN100 PN1.6? 不銹鋼316L（GB/T9119-2000）
FK?? ?PTFE翻邊法蘭 DN150 PN1.6? 不銹鋼316L（GB/T9119-2000）
YP? ?特殊制定
電子組件
B? ? （4～20）mA/HART兩線制（單腔）
C??? （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D??? （198～242）V AC/HART四線制（兩腔）
E? ? （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B? ? ?塑料PBT/IP66
A????? 鋁ADC12/IP67
G???? 不銹鋼316L/IP67
D??? ?鋁兩腔ADC12/IP67
H? ??不銹鋼兩腔316L/IP67?
※見注1
電纜進線
M? ? ?M20x1.5
N? ? ??NPT
現場顯示/編程
A? ? 帶
X?? ?不帶

?注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.?

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。

?
