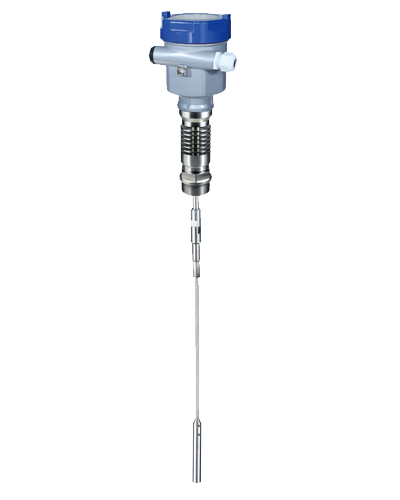

GDGW54

特　　征：　　　帶散熱的導波雷達天線。
應　　用：　　　液體測量，高溫高壓工況，復雜過程條件。
最大量程：　　　纜：30m/棒：6m
測量精度：　　　±10mm
過程連接：　　　G1? / 1?NPT
探測組件材料：　不銹鋼316L
纜/棒直徑： 　　Φ4mm、Φ6mm/Φ10mm
過程溫度：　?? （-40～200）℃
過程壓力：????（-0.1～4.0）MPa
信號輸出：　?? （4～20）mA/HART
電　　源： ? ? ?　 兩線制/四線制

詳細介紹：?
GDGW54
許可證????????
P? ? ??標準型（非防爆）
I? ? ? ?本安型（Ex ia ⅡC T1～T6 Ga）
G??? ?本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探測組件型式/材料
A? ??? ?纜式/不銹鋼316L/PTFE
B? ??? ?棒式/不銹鋼316L/PTFE
C? ??? ?加長PP/纜式/不銹鋼316L
D??? ?? 加長PP/棒式/不銹鋼316L
E? ?? ? 加長PTFE/纜式/不銹鋼316L
F?? ??? 加長PTFE/棒式/不銹鋼316L
X? ???? 特殊定制
過程連接
GP? ? ?螺紋?G1?
NP? ? ?螺紋?1?NPT
YP? ? ?特殊制定???????
密封/過程溫度
A ?? ???Viton （-30～200）℃
B ? ???Kalrez（-40～200）℃
電子組件
B? ? （4～20）mA/HART兩線制（單腔）
C??? （4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D??? （198～242）V AC/HART四線制（兩腔）
E? ? （4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B???? ?塑料PBT/IP66
A????? 鋁ADC12/IP67
G???? 不銹鋼316L/IP67
D??? ?鋁兩腔ADC12/IP67
H??? ?不銹鋼兩腔316L/IP67?
※見注1
電纜進線
M??????M20x1.5
N???????NPT
現場顯示/編程
A ??? 帶
X ?? ?不帶
纜（棒）長
?? 5位數字（單位:mm）
注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.?

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。

?
