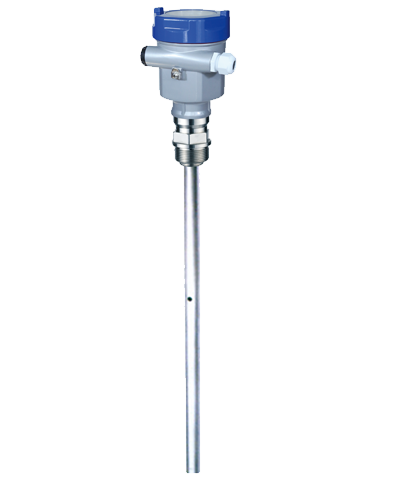

GDGW53

特　　征：　　　同軸式導波天線，獲得更小的盲區、更強的回波信號。
應　　用：　　　能適應小量程，多蒸汽，小介電常數介質的測量。適應過程條件復雜的環境。
最大量程：??　?6m
測量精度：　　　±10mm
過程連接：　　　G1? / 1?NPT
探測組件材料：　不銹鋼316L /PTFE
同軸外徑：　　　Φ38mm
過程溫度：　 　（-40～150）℃
過程壓力：　 ?。?/span>-0.1～1.6）MPa
信號輸出：? ? ??。?/span>4～20）mA/HART
電　　源：? ? ??　 兩線制/四線制

詳細介紹：?
GDGW53
許可證????????
P? ? ??標準型（非防爆）
I? ? ? ?本安型（Ex ia ⅡC T1～T6 Ga）
G??? ?本安+隔爆型（Ex d ia [ia Ga] ⅡC T1～T6 Gb）
探測組件型式/材料
A?? ??同軸式/不銹鋼316L
過程連接/材料
GP?? 螺紋? G1?
NP?? 螺紋?1?NPT
YP? ?特殊制定?????
密封/過程溫度
A ? ?Viton/（-30～150）℃
B ???Kalrez（-40～150）℃
電子組件
B??（4～20）mA/HART兩線制（單腔）
C??（4～20）mA/（22.8～26.4）V DC /HART四線制（兩腔）
D??（198～242）V AC/HART四線制（兩腔）
E? ?（4～20）mA/（22.8～26.4）V DC /HART兩線制（兩腔）
外殼/防護等級
B? ? ?塑料PBT/IP66
A? ? ?鋁ADC12/IP67
G? ??不銹鋼316L/IP67
D? ??鋁兩腔ADC12/IP67
H? ?不銹鋼兩腔316L/IP67?
※見注1
電纜進線
M? ? M20x1.5
N? ? ?NPT
現場顯示/編程
A ???帶
X?? ?不帶
纜（棒）長
??? 4位數字（單位:mm）

注：
1. 本安型儀表（Ex ia ⅡC T1～T6 Ga）僅限用“B”電子組件；“A、G 、D、H”型外殼。
2. 本安+隔爆型儀表（Ex d ia [ia Ga] ⅡC T1～T6 Gb）僅限用“C、D、E”電子組件；“D、H”型外殼。
3. 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15.?

警告：
1.本安+隔爆型儀表，隔爆腔嚴禁帶電開蓋；
2.產品外殼的非金屬部件潛在靜電電荷，防止摩擦與沖擊引起的點燃危險；安裝及使用時嚴禁與液體介質接觸；清潔時請用濕布擦試。
3.外殼含鋁ADC12或塑料PBT時，防止沖擊或摩擦引起點燃危險。
4.檢修時，產品外殼及天線的非金屬部件應避免摩擦或撞擊引起點燃危險。

?
